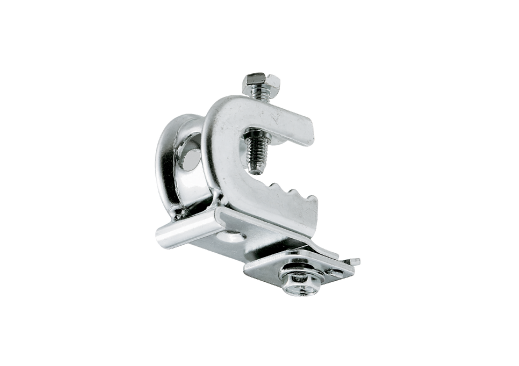

D30 クリップ付天井ブラケット 溶接タイプ
![D30 クリップ付天井ブラケット 溶接タイプ](https://www.vinyl-tent.com/wp-content/uploads/2021/03/bn_product_304.png)
商品価格
¥ 880
商品名 | D30 クリップ付天井ブラケット 溶接タイプ |
---|---|
品番 | 12Y16 |
材質 | スチール/ユニクロ |
重量 | 92g |
適合フランジ厚 | 3〜12mm |
◻︎商品の特徴
●H鋼などの鋼材に挟み込んで取り付けすることができるD30レール用ブラケットです。
●厚い鋼材に穴あけ作業することなくレールを取付することができます。
●レールの軌道が挟み込む鋼材の下側に来ます。
●レールの端部からは100㎜以内、ブラケットの間隔は900㎜以内を基準として取付してください。
寸法図
![D30 クリップ付天井ブラケット 溶接タイプの寸法図-1](https://www.vinyl-tent.com/wp-content/themes/vinyl-tent/img/detail/304/detail_1.png)
![D30 クリップ付天井ブラケット 溶接タイプの寸法図-2](https://www.vinyl-tent.com/wp-content/themes/vinyl-tent/img/detail/304/detail_2.png)
![D30 クリップ付天井ブラケット 溶接タイプの寸法図-3](https://www.vinyl-tent.com/wp-content/themes/vinyl-tent/img/detail/304/detail_3.png)
![D30 クリップ付天井ブラケット 溶接タイプの寸法図-4](https://www.vinyl-tent.com/wp-content/themes/vinyl-tent/img/detail/304/detail_4.png)
D30ブラケット取付間隔とカーテン適正重量表
![D30ブラケット取付間隔とカーテン適正重量表](https://www.vinyl-tent.com/wp-content/themes/vinyl-tent/img/detail/rail/common/curtain.png)
