特注トラックシートのご用命はビニテン.comまで
ビニテン.comでは、お客様よりいただきました図面を基に詳しいヒアリングを行った上で、ご希望通りのトラックシートを製作しています。ビニテン.comの製作するトラックシートは、業務用ビニールシート販売数最大級という高い実績による高品質と低価格を実現。迅速な対応で高いクオリティのトラックシートをお届けしています。 どんな大型案件や大量生産にも対応可能!特殊加工もお受けします。
トラックシート・トラックカバーのオーダーメイド
ビニテン.comのトラックシート加工は全て、ご注文を承ってからのフルオーダー製作です。 お客様にて詳しい寸法のご指定をお願いします。ビニールシート標準仕様/詳細

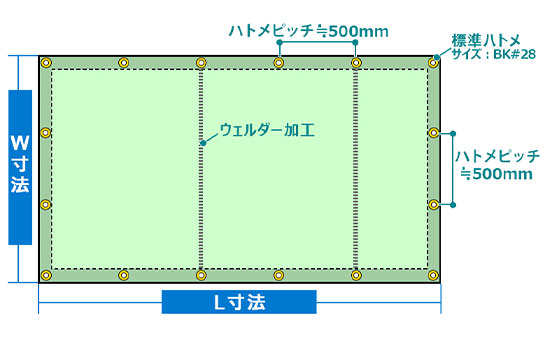

下図の形状が標準仕様となります。 標準仕様に様々なオプション加工を追加することで、ご希望に合ったトラックシートを作り上げていきます。標準仕様
・長方形(平型)・ハトメサイズ:BK#28(穴径:12mm)
・ハトメピッチ:約500mm
・周囲テープ補強
・継ぎ目:ウェルダー加工※原反サイズによる
標準仕様の図面ダウンロード >
トラックシートの形状例
ビニテン.comで対応しているトラックシートは全て平型で、上図の標準仕様を切り欠き加工(オプション)で変形させたタイプです。図面にて寸法をお知らせいただけましたら、
・ かぶり部分の調整(大きな荷に対応、荷台アオリの看板文字を見せる、など)
・ 前部しぼりの有無(トラックの鳥居部分まで保護)
等の加工も対応しますので、詳細をご指示ください。

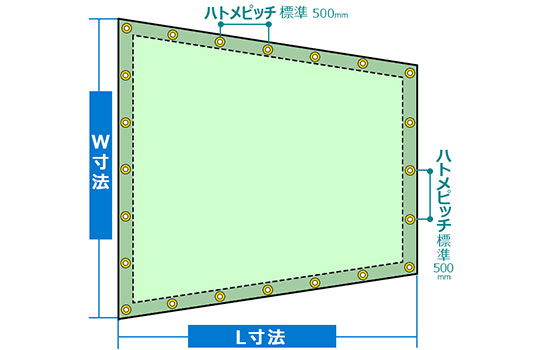

台形型
前部を大きくすることで、トラックの鳥居部分までシートで被せることができます。鳥居部分を覆うことで、雨風等の侵入を防ぎます。台形タイプ図面のダウンロード

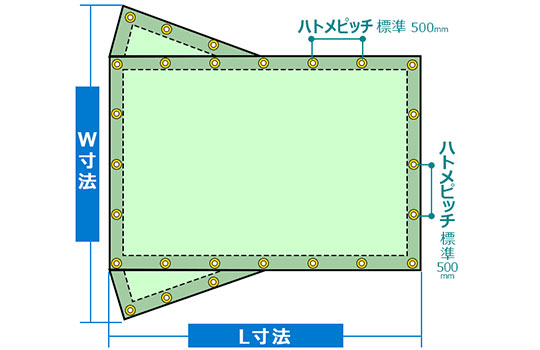

羽付きタイプ
積載に応じて、スソ部分の長さを調節したり、余裕を持たせて大きな積荷に対応させることも可能です。羽付きタイプ図面のダウンロード

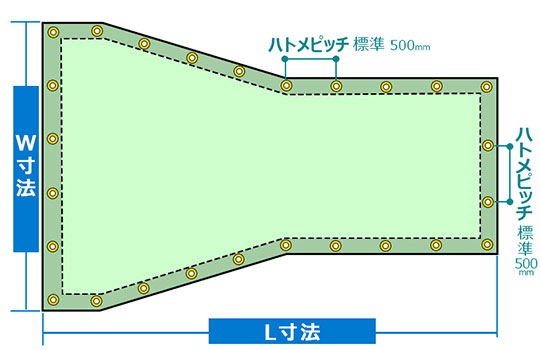

特殊形状
特殊形状については、トラックの荷台寸法、鳥居、使用方法によりさまざまな形になります。図面にて詳細をご指示いただけましたら、お求めの形状のトラックシートを製作します。
フリー用紙(特殊形状用)のダウンロード
トラック用に適したシート
トラック用シートに使用されているビニールシートは世間一般的にいくつかありますが、ビニテン.comでは特に適した2種類のシートをおすすめしています。パワーシート
パワーシートは強力ポリエステル基布に塩ビをコーティングした生地で、トラック荷台のシートやテント倉庫にも使用されているとても強度のあるシートです。特に屋外やハードな使用状況のカバー、シートに最適です。材 質 : 塩化ビニールフィルム+ポリエステル基布
厚 さ : 0.47mm
重 量 : 560g/㎡
機 能 : 防炎・不透明・高強度

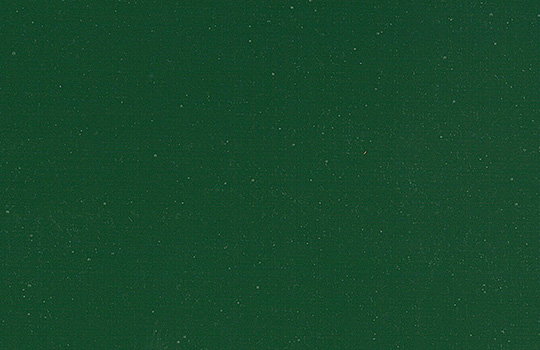

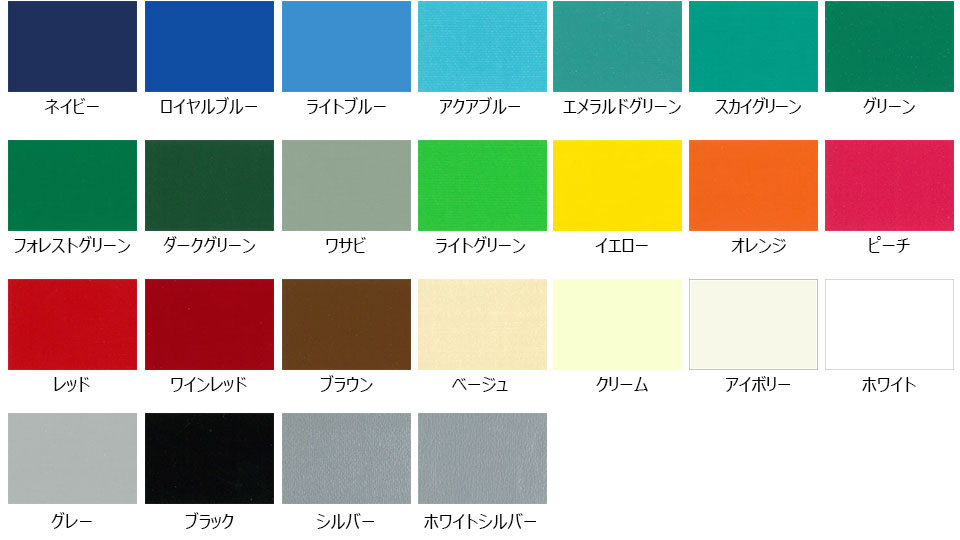

※画像の色はダークグリーン
※シルバー、ホワイトシルバーは他の色と価格が異なります。
合繊帆布ビニールカバー
強度が求められるトラックシート用のスタンダードな生地は合繊帆布です。合繊帆布は強力ポリエステル基布に塩ビをコーティングした生地で、合繊帆布は号数によりクラスを表示します。厚手の5号と薄手の6号、というように数字が小さいほうが強度が高くなります。

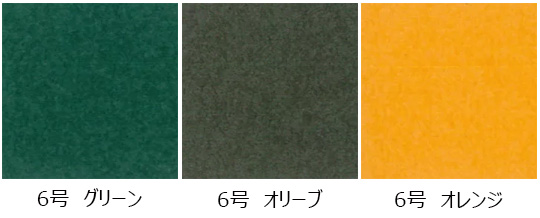

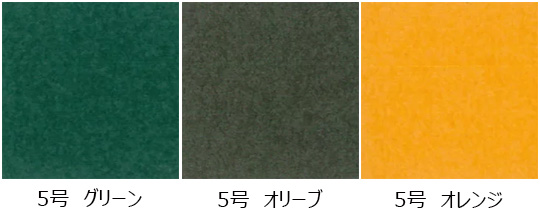

色はそれぞれ、グリーン、OD(オリーブドラブ)、オレンジの3色をご用意しています。
材 質 : 塩化ビニールフィルム+ポリエステル基布
機 能 : 不透明・高強度

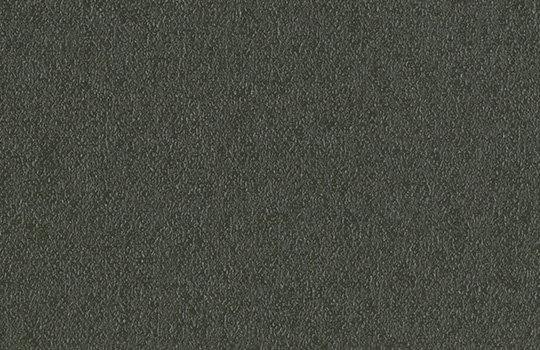

※画像は6号OD(オリーブドラブ)
合繊帆布ビニールカバーはトラック用シートとしてもっとも広く使用されている優れたシートです。とても強度があり、特に屋外やハードな使用状況のカバー・シートに最適です。
■合繊帆布6号
厚 さ : 合繊帆布/厚さ:0.55mm重 量 : 520g/㎡
6号は軽トラックや2t未満までのトラック用に最適なシートです。
■合繊帆布5号
厚 さ : 合繊帆布/厚さ:0.59mm重 量 : 540g/㎡
2t車から6t車までのトラック用シートには、5号をおすすめしています。
トラック用シートに使用できるパワーシート・合成帆布ビニールは、屋外でのハードな使用にも耐えることができる強力なものです。防水・成型のためにポリエステルを塩ビ樹脂でコーティングした生地で、風によるバタつきや積荷とのスレに強い構造になっています。
ビニテン.comのトラックシートは、加工段階で職人の手によるしっかりした成型を施すため、扱いやすく耐久性の高い製品です。シートの種類でシート自体の重量も調整することができ、使用する際の作業安全性にも優れています。
縫製加工について
製品加工は、ミシン縫製加工とウエルダー加工でお作りします。全ての製品はビニテン.comが誇る職人による、国内工場にて加工しています。 そのため、確かな品質と高いコストパフォーマンスの両立を実現しています。原反サイズにより継ぎが入ります
ご要望に応じて、定期的な納品や通販、補修も承っております。
作製は1点からでも可能です。どうぞお気軽にお問い合わせください。
トラックシートのオーダー方法
1. 形状・サイズの詳細を決定する※下記よりダウンロードした見積依頼書に図面・寸法の詳細をご指示いただきますとスムーズです。
可能であれば、図面と一緒に実際にご使用されるトラックの画像も添付してください。
2. 生地を選ぶ
3. 下記より追加するオプションを選択 → オプション内容・位置等を1.の依頼書図面に書き込む
※オプション加工の詳細も書き込んでください
4. Faxもしくは問合せフォームに添付して見積依頼
※内容を確認しました担当オペレーターより、後日ご連絡いたします。
見積依頼書のダウンロード
多彩なオプション加工が充実!
ビニテン.comでは、トラック用シートを便利にお使いいただくための様々なオプションをご用意しています。トラック用シートを製作する上で特に重要なのは、ハトメ加工・ピケット加工です。使用するトラックの形状や積荷の大きさに合わせて工夫することで、利便性の高いオリジナルシートを作製することが可能です。
オプション加工の例

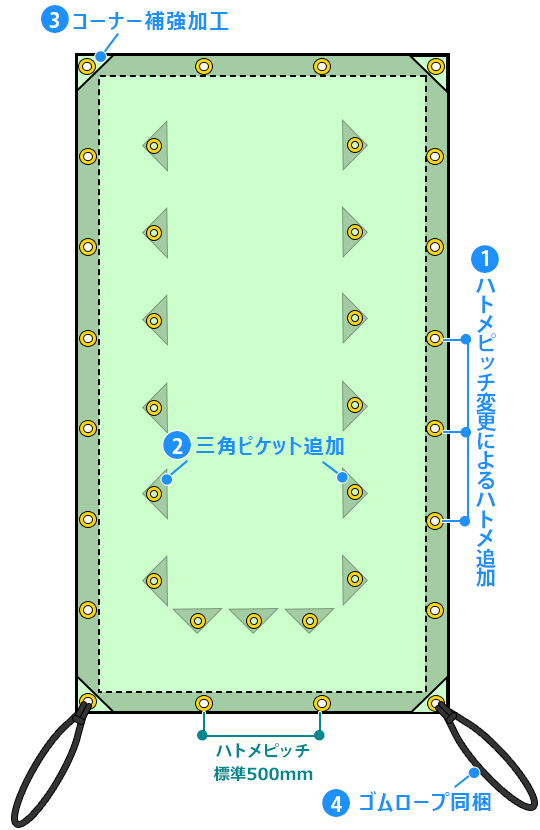

基本シート
・周囲テープ補強・ハトメ 約500mmピッチ
追加オプション
① ハトメピッチ変更・ハトメ追加② 三角ピケット追加:計25カ所
③ コーナー補強加工:4カ所
④ ゴムロープ同梱

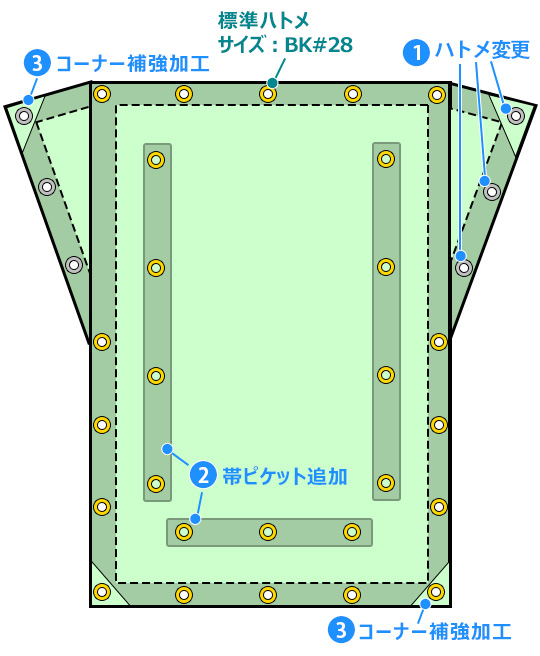

基本シート
・周囲テープ補強・ハトメ 約500mmピッチ
追加オプション
・切り欠き・羽付き加工① ハトメ:SUS#25に変更×6カ所
② 帯ピケット:3カ所計2.6m
③ コーナー補強加工:4カ所
①ハトメ加工
当社のビニールシートには標準仕様として、ハトメ加工が施されています。ゴムロープ等を使ってトラックシートを固定する場合には、ハトメ加工が必須です。
ハトメ追加
※お好みで追加標準仕様の場合、外周を約500mmピッチでハトメを設置していますが、ハトメピッチを変更することに伴うハトメ個所を、お好みで追加することができます。
ハトメ変更

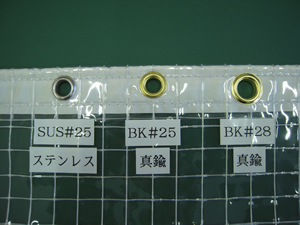

※標準ハトメ(BK#28)からのサイズ変更※標準ハトメ(真鍮)からステンレス素材への変更

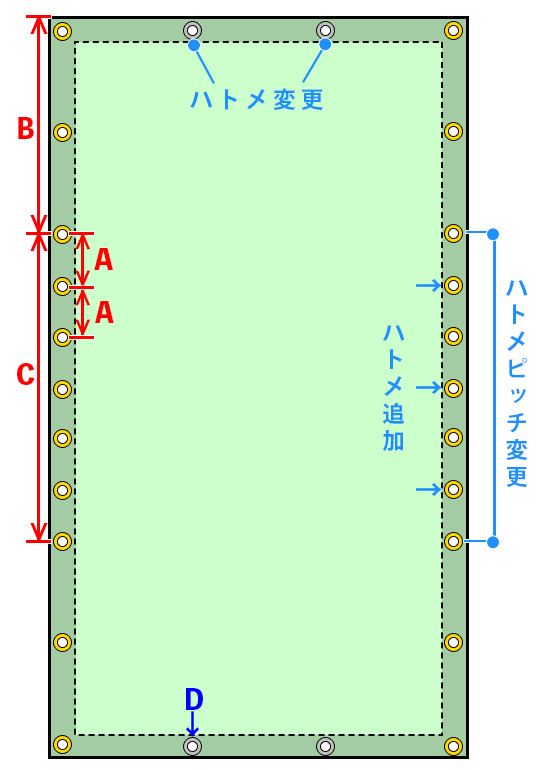

オプションハトメ加工のオーダー方法
A 変更したハトメ間のピッチ(mm)→ ピッチを変更することでハトメの個所数も決まる
B シートの端からハトメピッチの変更を開始するハトメまでの距離(mm)
C ハトメピッチを変更して、ハトメの数を追加する距離(mm)
D 変更するハトメの位置と変更後の型番(ハトメの材質・サイズ)
ハトメ加工 オプション価格表
②ピケット加工
ピケット加工には、三角ピケット加工・帯ピケット加工の2種のオプション加工を用意しています。三角ピケットは箇所箇所に縫い付けて固定する加工です。一方、帯ピケットは直線的につなげて縫い付けて固定する加工です。ピンポイントに固定したい箇所がある場合には三角ピケット加工が、固定したい場所が多い場合は帯ピケット加工がおすすめです。どちらの加工にも、標準でハトメ加工が含まれます。
三角ピケット加工
※サイドや下部にお好みで追加※三角ピケットサイズ(幅12cm×高6cm)
※紐はつきません

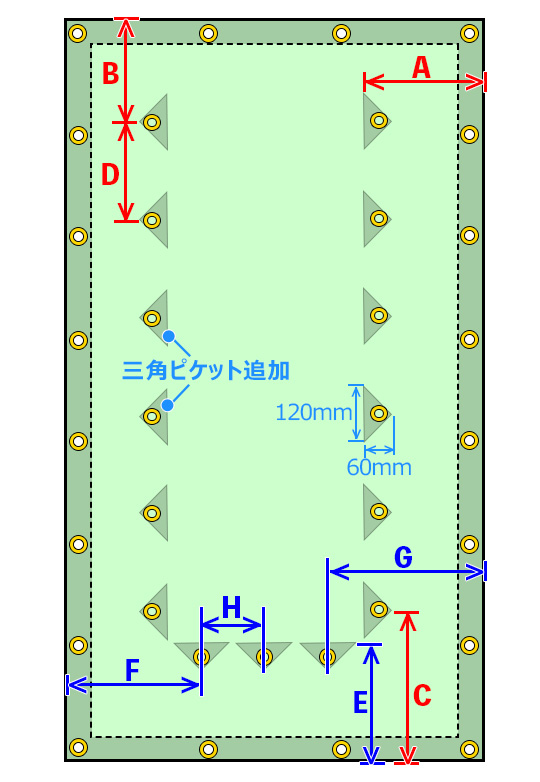

三角ピケット加工のオーダー方法
A シート長辺側の端から三角ピケットの底辺までの距離(mm)B シート短辺側の端から一番手前の三角ピケットの頂点までの距離(mm)
C Bと反対側のシート短辺側の端から一番手前の三角ピケットの頂点までの距離(mm)
D シート長辺に沿って並んだ、隣り合った三角ピケットの頂点と頂点の間の距離(mm)
E シート短辺側の端からピケットの三角の底辺までの距離(mm)
F シート長辺側の端から一番手前の三角ピケットの頂点までの距離(mm)
G Fと反対側のシート長辺側の端から一番手前の三角ピケットの頂点までの距離(mm)
H シート短辺に沿って並んだ、隣り合った三角ピケットの頂点と頂点の間の距離(mm)
帯ピケット加工
※お好みで追加※帯ピケットサイズ(長さ×高10cm)
※ハトメのピッチ:50cm間隔
※紐はつきません

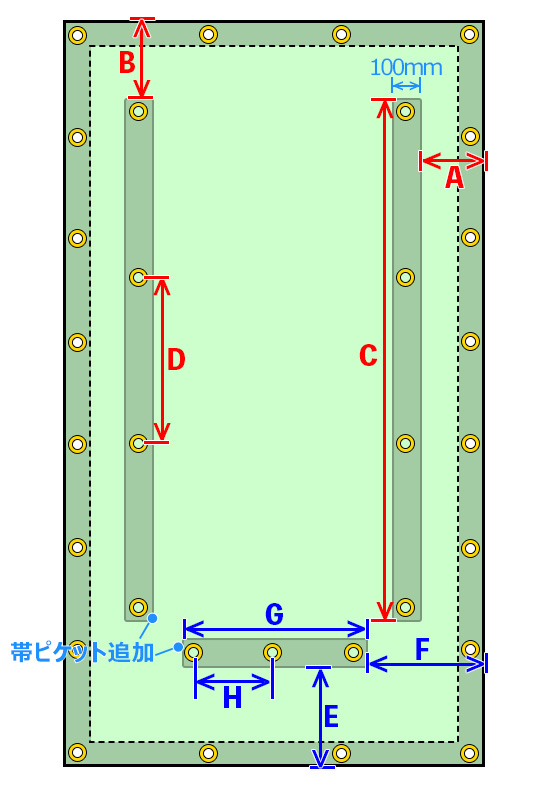

帯ピケット加工のオーダー方法
A シート長辺側の端から帯ピケットまでの距離(mm)B シート短辺側の端から帯ピケットまでの距離(mm)
C 帯ピケット自体の長さ(mm)
D 帯ピケットに加工するハトメピッチ(mm) ※標準(500mmピッチ)から変更がある場合
E シート短辺側の端から帯ピケットまでの距離(mm)
F シート長辺側の端から帯ピケットまでの距離(mm)
G 帯ピケット自体の長さ(mm)
H 帯ピケットに加工するハトメピッチ(mm) ※標準(500mmピッチ)から変更がある場合
ピケット加工により積荷の量に応じて荷台に固定する位置を変えることが可能になるので、1枚のシートで対応できるようになり大変便利です。
固定だけでのスソ部分のバタつきが気になる場合は、ピケット加工がおすすめです。
③部分補強加工
トラックシートは常々、ハードな場面で使用されるため、補強加工することで耐久性が増します。

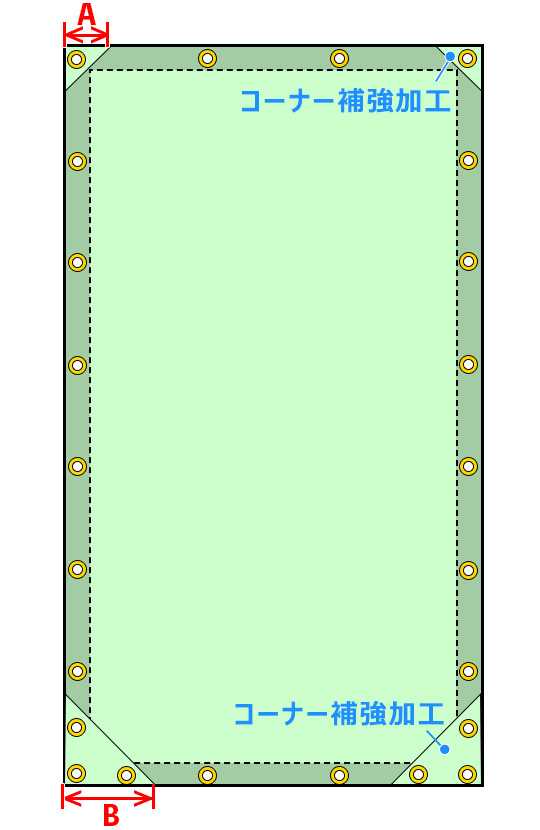

コーナー補強加工
※力がかかる部分などの生地を二重にして補強※最大サイズは一辺が15cmまで
※それ以上のサイズは別途見積り
生地:本体シートと共生地
部分補強加工のオーダー方法
A・B 補強部分の一辺の長さ(mm)※本体シートとは別の生地での補強や、大きなサイズの補強も対応可能です(別途お見積り)

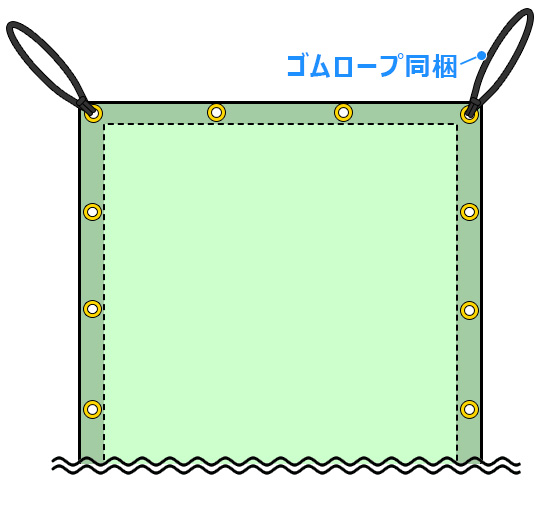

④ゴムロープ同梱

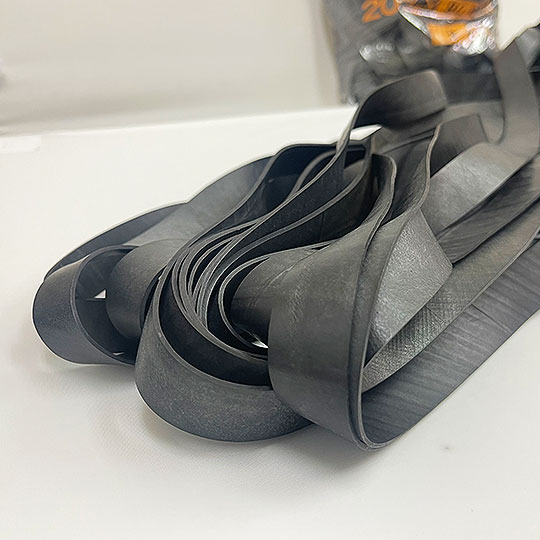

シート固定用ゴムロープ同梱
固定用のオプションとしてお届けするゴムロープは、タイヤチューブの再生品を使用しています。再生品のゴムロープは、柔軟性に優れシートを固定するのに適しています。スソのハトメに取り付ける輪になったゴムロープから、15mの長いゴムロープまで取り揃えています。用途に応じてご注文下さい。
同梱ゴムロープ オプション価格表
見積依頼書のダウンロード

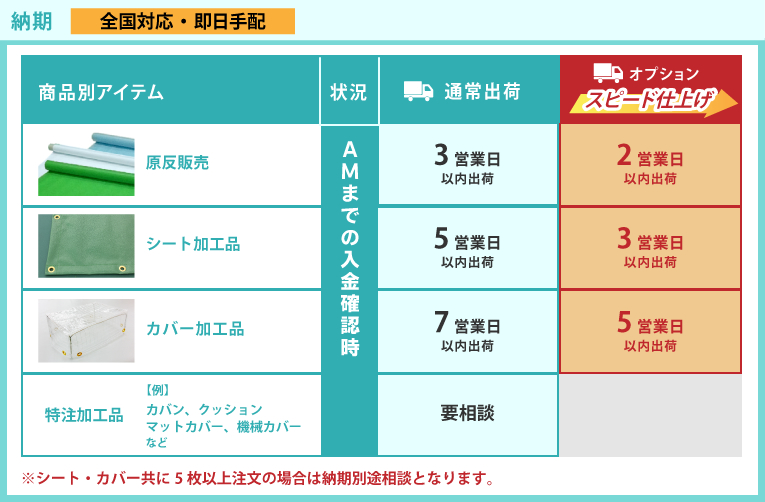

納期目安
オプションには加工を行うだけではなく、スピード仕上げも対応します。お急ぎの場合にはご参考ください。
※但し、繁忙期等はスピード仕上げの対応ができかねる場合があります。あらかじめご了承ください。
記載にないオプション加工でも、ご要望により承ります。当社のビニールカバー・ビニールシート製品はフルオーダーです。生地の選定から形状・オプションまで、大型注文や特殊加工も対応します。まずは無料のお見積りからご相談ください。
