D30ステンレス製

D30レール〈ステンレス〉の選び方

1. 【レール】 レールの長さを決める(2m、3m、4m)

レールを決める

耐蝕・耐錆・耐摩耗性に優れたオールステンレス。
D30レールでは、ランナーやブラケットなどの部品もステンレス製を取り揃えております。

※レールはご指定の長さにカットいたします(有料)。
  指定寸法カットは1レールに対し1カットとさせていただきます。
  例1)〇: 2mレール→1.8m
  例2)×: 4mレール→1.6m+2.2m
  例3)〇: 2mレール→1.6m + 3mレール→2.2m

※4m以上はジョイントが必要です。ジョイント部1ヶ所につき2本使用します。
※継カバーはジョイントと併用して使用してください。

2. 【ランナー】 ランナーの形を決める

  • ランナーの形を決める
  • カーテンやビニールシートの吊下げに使用するランナー。
    OSエコレールでは種類が豊富で、走行もスムーズです。用途や設置場所に応じてお選びください。

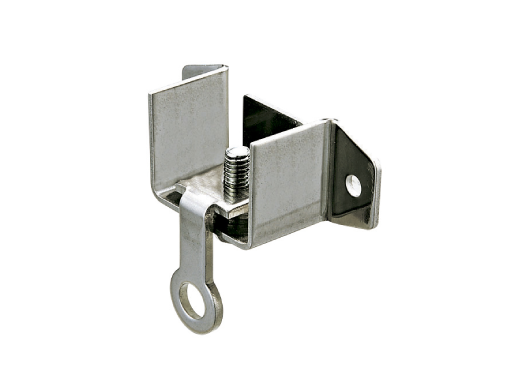

3. 【ブラケット】 取付方を決める

  • 取付方を決める
  • 垂直面に取付けるSブラケットや平面の下に取付ける天井Sブラケット、H鋼材にはクリップ付天井ブラケットなど、さまざまな下地や設置場所に応じてご希望にお応えできる豊富なバリエーションをご用意。

4. 【キャップ】 キャップを決める

キャップを決める

レール端部に取付けるキャップストップの他、壁面にレールの端部を固定する壁付ソケット、お好みの位置でランナーを止めることが可能な中間ストップなどがあります。

※間仕切ポールを壁付で使用の場合は、間仕切用ソケットをご使用ください。

その他

  • その他の部品
  • 天井面の障害物を回避して、レールを吊り下げることを可能にする「伸縮吊棒」。
    長さと角度を調整できます。下地の状況によりV吊の角度が狭くなる場合などに、吊棒同士が干渉するのを防ぎます。
    ※爪を取付ける固定ネジとフランジナット付
    大型伸縮吊棒ステンとレールをつなぐ「D30ステン吊ブラケットBタイプ」と一緒にご使用ください。

D30レール ステンレス製 の製品特長

■ 材質

ステンレス ステンレス鋼板SUS304:ヘアーライン仕上げ

■ 特徴

・外部や水回り、食料品や医療品等の工場に
・耐食・耐錆・耐摩耗性に優れたオールステンレス(SUS304)レール。部品にもステンレスを使用しています。

■ おすすめの用途

・食料品・医療等の作業場、精密機械などのクリーンルーム、コンピューター・サーバールーム(ウィスカ対策)、水廻りの間仕切りシートの吊下げに
・食料品・医療・精密機械・水回り・腐食や錆が気になる現場に

■ お手入れ方法

ステンレスは比較的耐食性に優れていますが、使用条件や環境により錆が発生します。錆が発生した場合は、それぞれの状況に応じた清掃や除去をできるだけ早く行うことが大切です。清掃・除去後は必ず十分に水拭きして洗剤や薬液が残らないようにし、最後に乾いた布で仕上げてください。

D30〈ステンレス〉ブラケット取付間隔とカーテン適正重量表/D30〈ステンレス〉取付寸法図(mm)

D30ブラケット取付間隔とカーテン適正重量表/D30取付寸法図(mm)

D30カーブレール〈ステンレス〉寸法図

  • D30カーブレール寸法図
  • D30ステンレスレール用の曲げレールは90°。カーブの大きさは530R(半径530mm)なので、ランナーがスムーズに動きます。
    コーナー部530Rにプラスして直線部が両端に270㎜ずつあるので、直線部でジョイント、継カバー等を使用し直線レールと接続して使用します。
    レール自体にビス穴は開いておりませんので、ブラケットをご使用いただくか、ビス穴をあけて取付してください。直付けする場合はビス頭がランナーと干渉しないようビス頭の小さなものをご使用ください。

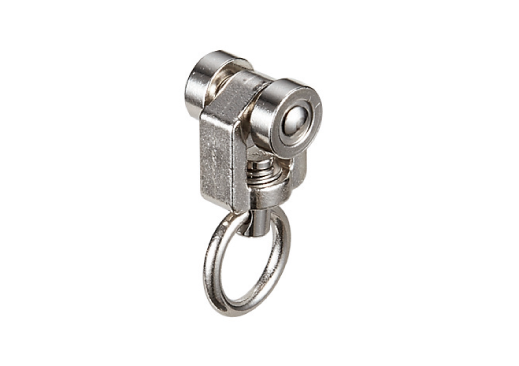

D30〈ステンレス〉ランナー寸法図(mm)と許容荷重

  • D30カーブレール寸法図
  • D30レール用のランナーは、スムーズな走行性と耐荷重性を兼ね揃えています。
    D30ステンランナーNはコロに特殊樹脂を採用し、静かな走行を実現しています。
    カーテンなどを吊り下げる際には、Sカンなどと使用するか、またはD30ステンワンタッチランナーをご使用ください。

D30ステンレス製 参考見積表(Sブラケット・天井Sブラケット)

長さ(m)価格(円)部品明細(ステンレス製)
レールキャップストップワンタッチランナーブラケットジョイント継カバー
2.0015,0802m 1本2個12個3個--
3.0022,4003m 1本2個18個5個--
4.0029,1204m 1本2個24個6個--
5.0037,3202m 1本/3m 1本2個30個7個2本1個
6.0044,0403m 2本2個36個8個2本1個
7.0050,7603m 1本/4m 1本2個42個9個2本1個
8.0057,4804m 2本2個48個10個2本1個
9.0065,6803m 3本2個54個11個4本2個
10.0072,4003m 2本/4m 1本2個60個12個4本2個

※価格は税抜価格となっております。別途消費税がかかります。
※本見積表はあくまで目安としてご参考にされてください。詳細につきましては、ご注文の際オペレーターにご確認ください。
※ブラケット・ランナーの個数は、現場のご状況により追加してください。
※部材のみの価格です。組込賃(取付作業賃)は含まれておりません。
※5mレールの出荷には実質運賃・梱包費がかかります。その都度担当者までお問合わせください。
